离线型门禁式定员监控系统设计说明_人数_光栅_工房

一、设计依据

根据科研生产及各项目计划安排，现需采购并安装XX工房门禁系统，用于防止超员超量。详细技术要求如下所示:

1、实现人员进出自动识别与计数功能;

2、实现自动显示满员状态，超出定员时并启动声光系统;

3、外部车辆进厂，遥控或远程开启闸门。

4、实时显示工房内人数。

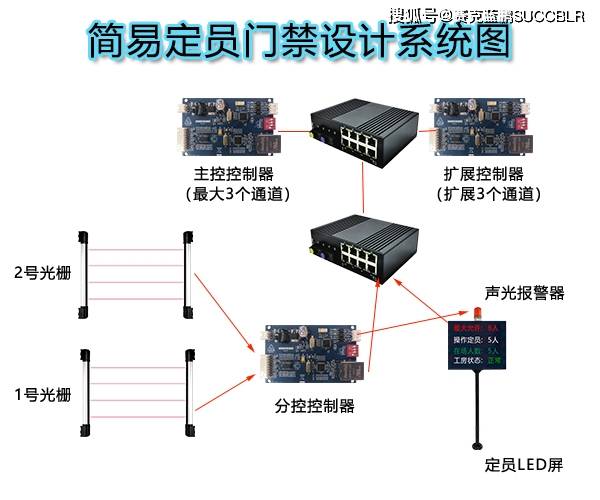

二、系统设计示意图

三、硬件设计说明

1、区域管理通道数量：1台主控控制器最多管理3个通道，每增1个扩展控制器多管理3个通道。

2、最大允许人数设置：4-8人，通过拨码开关设置；

3、操作定员人数：为最大允许人数减3人；

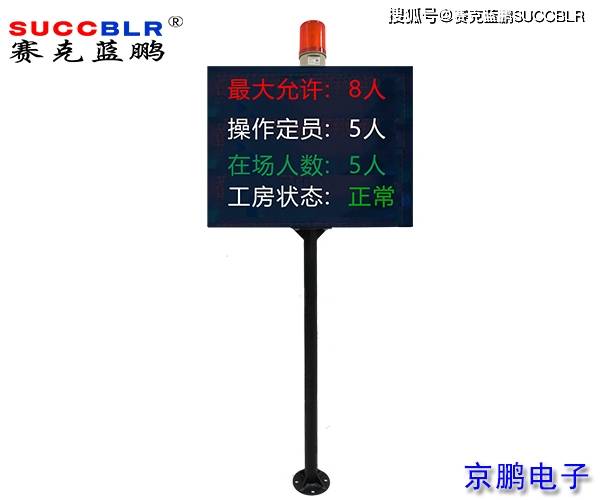

4、LED显示屏内容：最大允许、操作定员、在场人数、工房状态（正常、满员、超员）。

5、系统清零：主控控制器断电，系统清零。

6、手动在场人数减少：主控控制器一位拨码每拨一次“在场人数”减1人。

四、定员系统使用功能说明

在有效时间内（10秒），单人或车辆依次通过两道光栅系统计数准确；在有效时间内（10秒）通过两道光栅系统计数则不准确。

1、区域未满员人员通行：单人依次通过两道光栅，LED显示屏“在场人数”增减1人。

2、区域满员人员通行：单人依次通过两道光栅，声光报警器警示5秒（可定制时长）；LED显示屏“在场人数”增减1人。

3、区域超员人员通行：单人依次通过两道光栅，声光报警器警示5秒（可定制时长）；LED显示屏“在场人数”增减1人。

4、车辆通行：车辆通过廊道，按1人统计。
